Система мониторинга сварного шва scanSPA

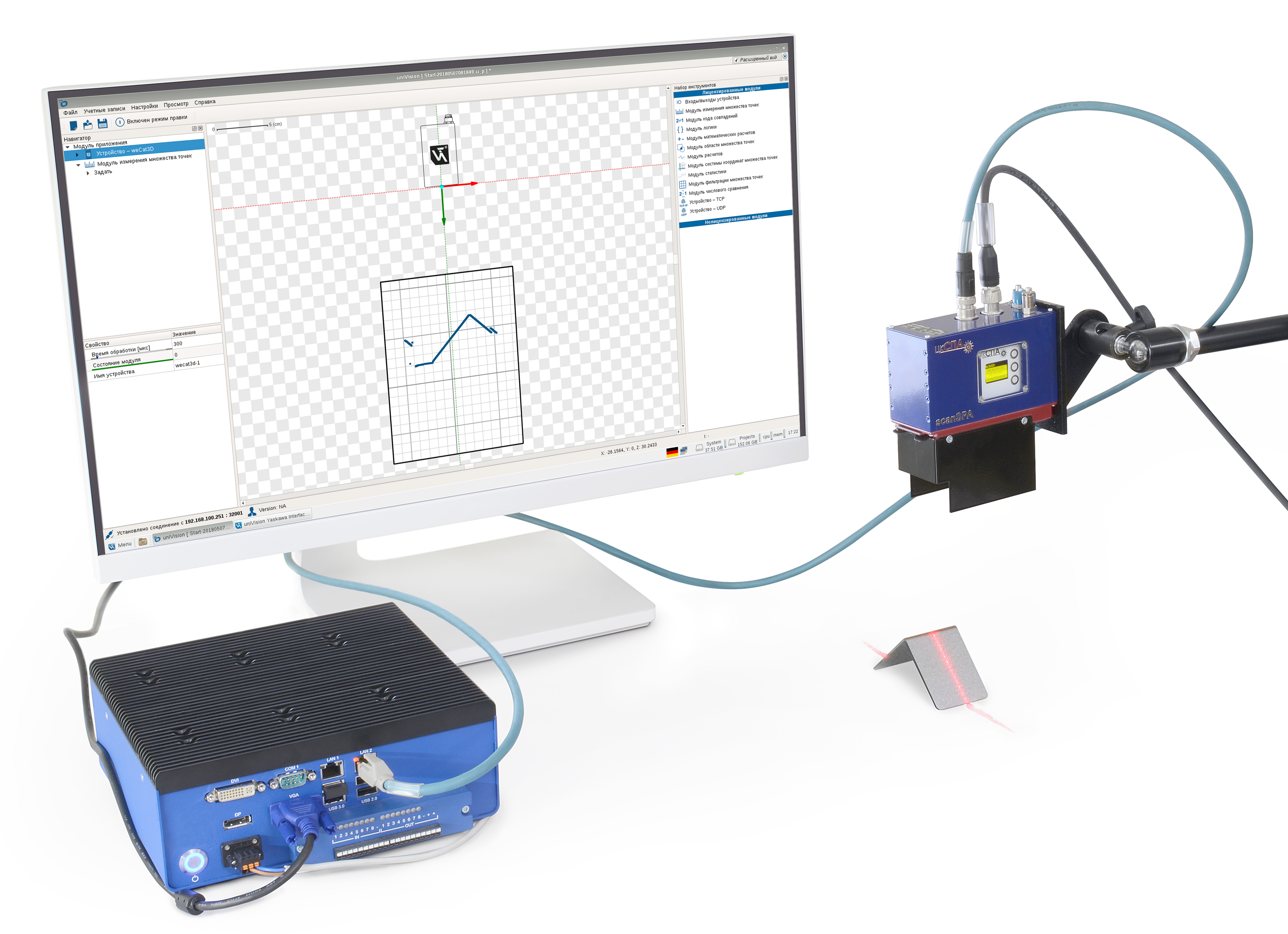

Система мониторинга сварного шва scanSPA от компании «ЦК СПА» представляет собой измерительную систему для бесконтактного распознавания и отслеживания соединительных стыков любого типа между деталями, в процессах контроля заготовительного производства, дефектоскопии, покраски, сварки (например, лазерная, MiG, MAG, TIG, пайка), а также построения 3D геометрии изделий.
Система мониторинга сварного шва, не касаясь поверхности, определяет геометрию профиля и передает информацию станку/роботу о положении детали, размере зазоров, смещениях, а также ориентирует сварочную технику к обрабатываемой поверхности.
Благодаря встроенному фильтру, который отсекает посторонний свет, помехи, и обеспечивает бесперебойную работу, даже вблизи обрабатываемой поверхности, система очень надежна в эксплуатации. Качественная обработка сигналов позволяет надежно отслеживать швы на деталях со сложной геометрией и на поверхностях, обладающих высокой степенью отражения.
| Характеристика | Значение |
|---|---|

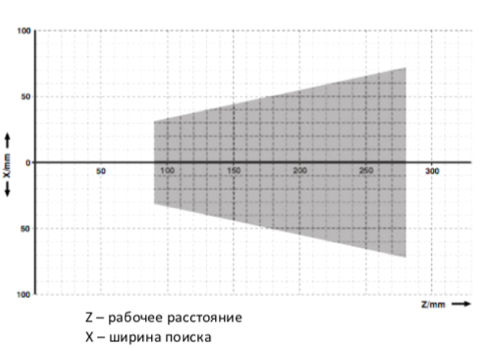

| Зона измерения по Z, мм | 190 |
| Зона измерения по Х, мм | 62 - 145 |
| Область измерения (Ш х В) в м | 16 х 24 |
| Разрешение по Х, в мкм | 54 - 123 |
| Рабочее положение, мм | 09 - 280 |
| Разрешение по Z, в мкм | 9,4 - 49 |
| Цвет лазера | красный |
| Рабочая температура (°С) | 0-45 |
| Степень защиты IP | 67 |
| Вес,кг | 0,3 |
Надежность

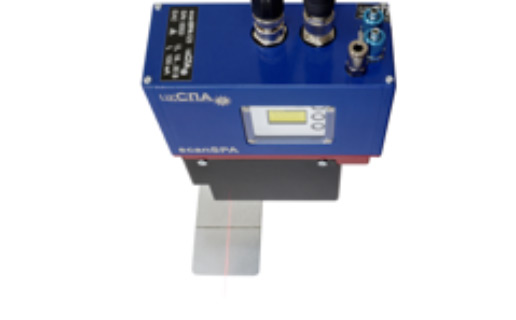

Система мониторинга сварного шва scanSPA содержит корпус, предназначенный для защиты датчика оптического слежения от механических повреждений. Встроенная в корпус система охлаждения защитит датчик от перегрева. Во встроенный разъем вставляются сменные стекла, защищающие датчик от загрязнения.
Вариативность

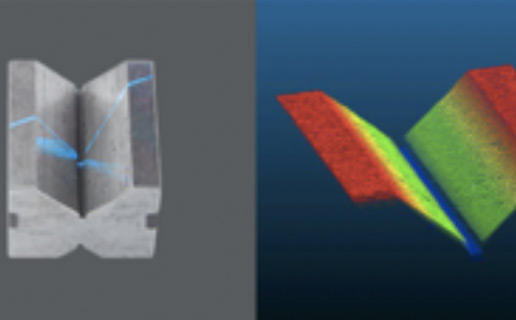

Датчик системы, не касаясь поверхности, определяет шов между деталями и передает информацию роботу о положении шва (V-образное соединение, стыковое, тавровое и пр.), размере зазоров, смещениях, а также ориентируют сварочную технику к обрабатываемой поверхности.
Особенности

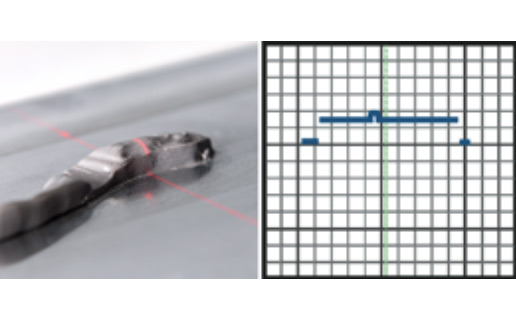

Датчик способен находить и отслеживать шов в режиме Online. Также он имеет цифроаналоговый, UDP, TCP/IP интерфейсы коммуникации. Гибкость программного обеспечения позволяет адаптировать датчик практически для любых типов швов.
